HBC系列 臥式銑鏜加工中心
產品特點
本系列機床為臥式銑鏜加工中心，立柱與床身固定，十字滑臺結構，工作臺左右移動（X軸），主軸箱在立柱上上下移動（Y軸），工作臺前后移動（Z軸），鏜軸前后移動（W軸），工作臺回轉（B軸）。床身采用新型礦物材料，精度更穩定。配置參數
HBC系列 臥式銑鏜加工中心技術參數
項目 | 單位 | HBC1116 | HBC1320 | |
加工范圍 | 工作臺橫向（X軸）行程 | mm | 1600 | 2000 |
主軸箱垂直（Y軸）行程 | mm | 1200 | 1500 | |
立柱縱向（Z軸）行程 | mm | 1200 | 1500 | |
鏜軸（W軸）行程 | mm | 550 | 700 | |
工作臺回轉（B軸）行程 2 | 自動連續360° | |||
鏜軸中心到工作臺面距離范圍 | mm | 0～1200 | 0～1500 | |
鏜軸端面距工作臺中心距離范圍 | mm | -20～1730 | -20～2180 | |
工作臺 | 工作臺尺寸 | mm | 1250×1250 | 1400×1600 |
T型槽（尺寸×數量×間距） | mm | 22×7×160 | 22×7×180 | |
工作臺回轉最小角度 | ° | 0.001（任意分度） | ||
工作臺最大載重 | kg | 6000 | ||
主軸 | 主軸錐度/拉釘/刀柄規格 | 7：24（ISO BT50）/ BT50-45°/ BT50 | ||
鏜軸直徑 | mm | φ110 | φ130 | |
主軸功率(S1/S6) | Kw | 22/26 | ||
鏜軸轉速 | rpm | 10～3000 | 10～2500 | |
主軸的額定輸出扭矩(S1/S6) | Nm | 1155/1369 | ||
進給 | 進給速度X/Y/Z/W軸 | mm/min | 2～6000 | |
工作臺最大回轉速度 | rpm | 5 | ||
快速移動速度 | m/min | X: 15 Y:15 Z:15 W:5 | ||
精度 | 定位精度（半閉環/全閉環） | mm | X/Y/Z 0.025/0.015 | W（半閉環） 0.025 |
重復定位精度（半閉環/全閉環） | mm | X/Y/Z 0.015/0.008 | W（半閉環） 0.02 | |
工作臺回轉（B軸）定位精度 | 12" | |||
工作臺回轉（B軸）重復定位精度 | 6" | |||
整機 | 電源容量 | KVA | 60 | 80 |
機床重量 | kg | 25000 | 30000 | |
機床占地面積(長×寬×高) | m | 6×7×4.8 | 7×8×5.5 | |
視頻展示

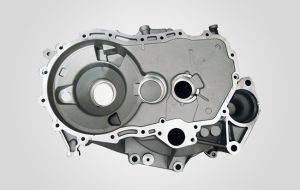

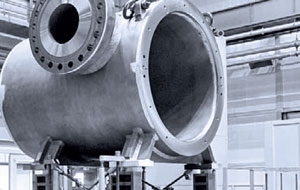

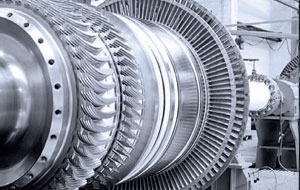

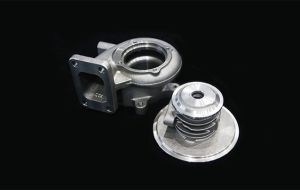

產品應用
應用
應用
應用
應用
標準配置
數控系統西門子
主軸軸承
轉臺軸承
轉臺圓光柵
線性滑軌
滾珠絲杠
絲杠支撐軸承
絲杠螺母
行星減速機
雙速減速箱
氣源過濾凈化裝置
電纜拖鏈
液壓站
主要電氣元件
哪項選配，最適合您？
吉輔刀庫
利景享中心沖水
三軸光柵
對刀儀
工件測量
